Day 40 - SNMP

Commands

SNMP Info

SNMP General Information

Simple Network Management Protocol (SNMP) is an industry-standard framework and protocol that can be used to monitor the status of devices, make configuration changes and etc.

  • SNMP agents (clients) run on port 161 while SNMP managers (servers) run on port 162.
  • There are two main types of devices in SNMP
    1. Managed Devices
      • These are the devices being managed using SNMP.
      • (Ex. network devices like routers and switches).
    2. Network Management Station (NMS)
      • The device/devices managing the managed devices.
      • This is the SNMP ‘server’.

SNMP Main Operations

There are three main operations used in SNMP

  1. Managed devices can notify the NMS of events.
  2. The NMS can ask the managed devices for information about their current status.
  3. The NMS can tell the managed devices to change aspects of their configuration.

SNMP Components

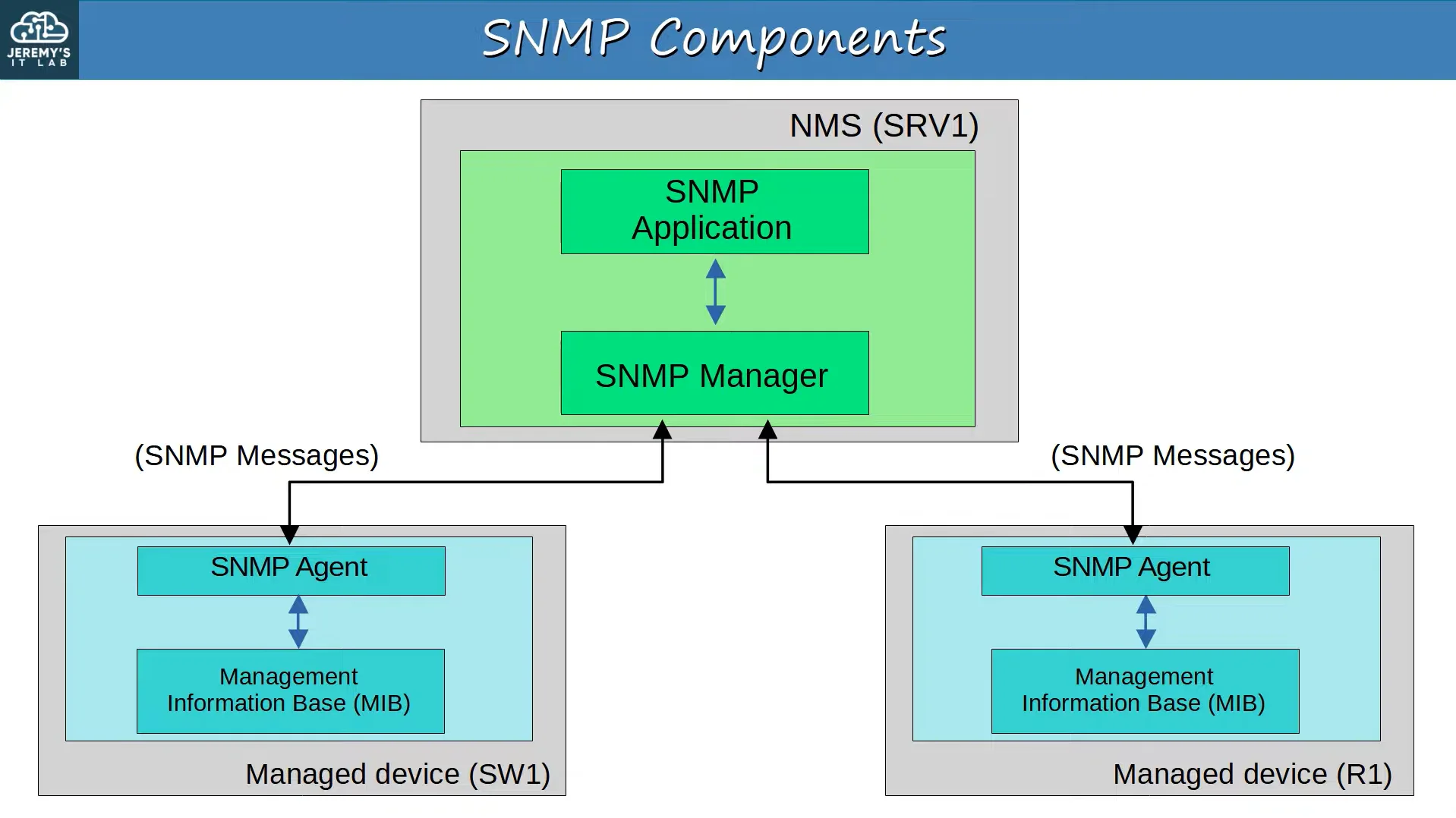

SNMP Components Image

1. NMS

The NMS has two SNMP components, being:

  1. SNMP Manager
    • It is the SNMP software on the NMS that interacts with the managed devices.
    • It receives notifications, sends requests for information, sends configuration changes, and etc.
  2. SNMP Application
    • Provides an interface for the network admin to interact with.
    • Displays alerts, statistics, charts and etc.

2. Managed Devices

The Managed devices run two SNMP components, being:

  1. SNMP Agent
    • It is the SNMP software running on the managed devices that interacts with the SNMP manager on the NMS.
  2. SNMP Management Information Base (MIB)
    • It is the structure that contains the variables that are managed by SNMP
    • Each variable is identified with an Object ID (OID)
    • Example variables: Interface status, traffic throughout, CPU usage, temperature, and etc.

SNMP Object IDs (OIDs)

SNMP Object IDs (OID) are organized in a hierarchical structure

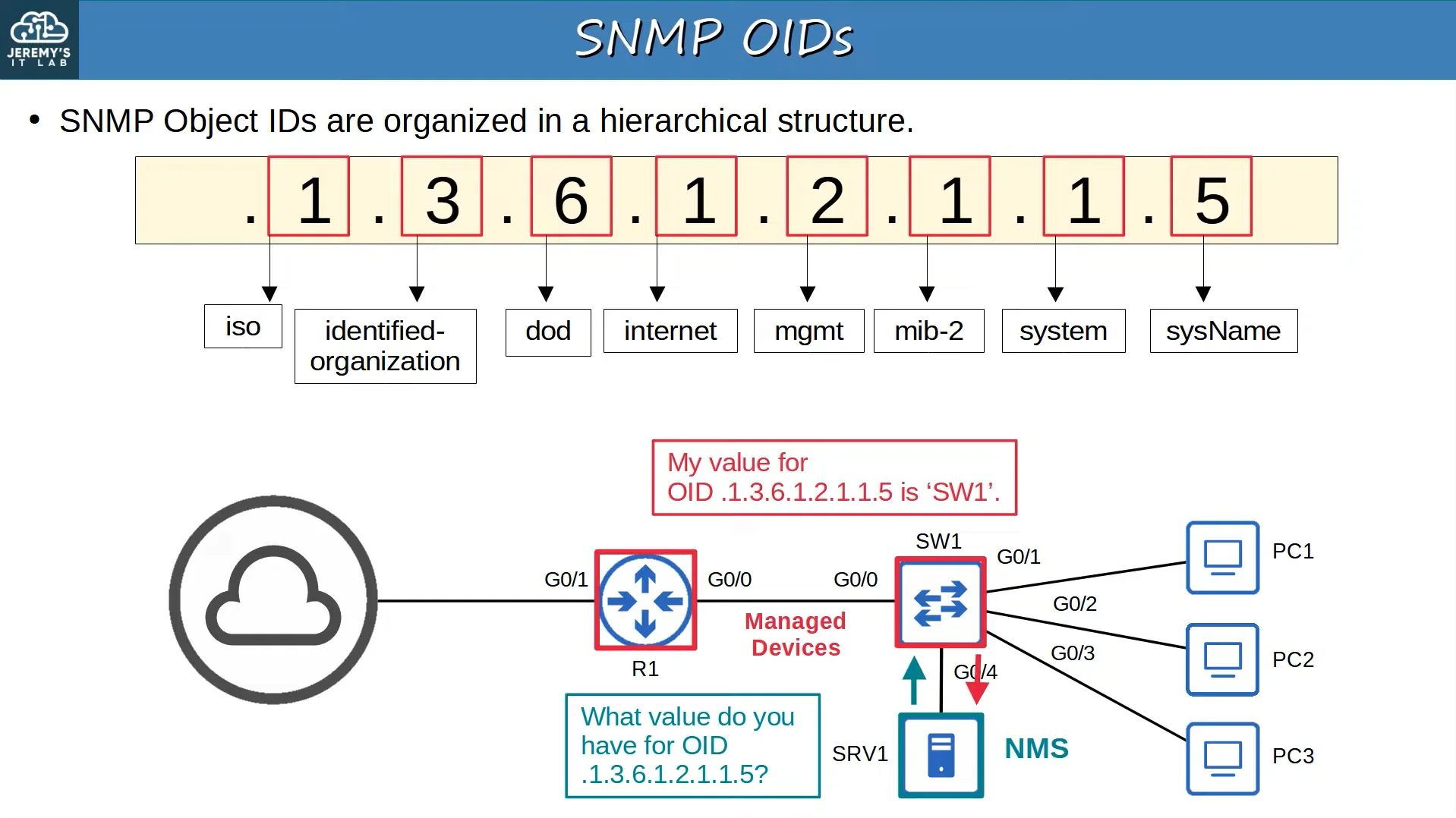

Example of an Object ID (OID)

SNMP Versions

A lot of SNMP versions have been developed. The most used three versions are:

  1. SNMPv1
    • The original version of SNMP
  2. SNMPv2c ^snmp-snmpv2c
    • Allows the NMS to retrieve large amounts of information in a single request, so it is more efficient (GetBulk message)
    • The ‘c’ in the name refers to community strings which are used as passwords
  3. SNMPv3
    • Secure version of SNMP that supports encryption and authentication.

SNMP Messages

SNMP Message Types Table

Message ClassDescriptionMessages
ReadMessages sent by the NMS to read information from the managed devices.Get
GetNext
GetBulk
WriteMessages sent by the NMS to change information on the managed devices.Set
NotificationMessages sent by the managed devices to alert the NMS of a particular event.Trap
Inform
ResponseMessages sent in response to a previous message/request.Response

1. SNMP Read Messages

  1. Get
    • A request sent from the manager to the agent to retrieve the value of a variable (OID), or multiple variables.
    • The agent will send a Response message with the current value of each variable
  2. GetNext
    • A request sent from the manager to the agent to discover the available variables in the Management Information Base (MIB)
  3. GetBulk ^snmp-messages-getbulk
    • A more efficient version of the GetNext message. (Introduced in SNMPv2)

2. SNMP Write Messages

  1. Set
    • A request sent from the manager to the agent to change the value of one or more variables.
    • The agent will send a Response message with the new updated values.

3. SNMP Notification Messages

  1. Trap
    • A notification sent from the agent to the manager.
    • The manager does not send a Response message to acknowledge that it has received the Trap, so these messages are considered ‘unreliable’.
  2. Inform
    • A notification message that is acknowledged with a Response message

4. SNMP Response Messages

  1. Response
    • Sent as a response to a variety of messages, like the ones previously mentioned.

SNMP Configuration on Cisco IOS

  • snmp-server contact CONTACT-INFO
    • Sets the SNMP server contact information
  • snmp-server location LOCATION-INFO
    • Sets the SNMP server location information
  • snmp-server community PASSWORD ro
    • Sets the community password for read-only operations
  • snmp-server community PASSWORD rw
    • Sets the community password for read-write operations
  • snmp-server host IP-ADDRESS version 2c COMMUNITY-STRING
    • Specifies the NMS, version and community string
  • snmp-server enable traps TRAP-TYPES
    • Enables specific trap (notification) types

Jeremy’s IT Lab előadásvideó:

40. Nap - SNMP

Parancsok

SNMP Információk

SNMP Általános Információk

A Simple Network Management Protocol (SNMP) egy iparági szabvány keretrendszer és protokoll, amely hálózati eszközök állapotának monitorozására, konfigurációs módosítások végrehajtására és riasztások kezelésére szolgál.

  • Az SNMP agentek (kliensek) a 161-es porton, míg az SNMP managerek (szerverek / NMS) a 162-es porton futnak.
  • Az SNMP-ben két fő eszköztípus létezik:
    1. Menedzselt Eszközök (Managed Devices)
      • Azok az eszközök, amelyeket SNMP segítségével felügyelünk és menedzselünk.
      • (Pl. hálózati eszközök: routerek, switchek).
    2. Network Management Station (NMS)
      • Az az eszköz / szerver, amely felügyeli és irányítja a menedzselt eszközöket.
      • Ez az SNMP 'szerver'.

SNMP Fő Műveletei

Három fő működési alapelv létezik az SNMP-ben:

  1. A menedzselt eszközök eseményekről értesíthetik az NMS-t.
  2. Az NMS állapotinformációkat kérhet le a menedzselt eszközöktől.
  3. Az NMS konfigurációs paraméterek módosítására utasíthatja a menedzselt eszközöket.

SNMP Komponensek

SNMP Komponensek Ábra

1. NMS

Az NMS két fő SNMP komponenst tartalmaz:

  1. SNMP Manager
    • Az NMS-en futó SNMP szoftvermodul, amely közvetlenül kommunikál a menedzselt eszközökkel.
    • Fogadja az értesítéseket, lekérdezéseket küld, konfigurációs változtatásokat továbbít stb.
  2. SNMP Application
    • Felhasználói felületet (UI/GUI/CLI) biztosít a hálózati rendszergazda számára.
    • Megjeleníti a riasztásokat, statisztikákat, diagramokat, grafikonokat stb.

2. Menedzselt Eszközök (Managed Devices)

A menedzselt eszközökön két SNMP elem fut:

  1. SNMP Agent
    • A menedzselt eszközökön futó háttérfolyamat (szoftver), amely kapcsolatot tart az NMS-en lévő SNMP managerrel.
  2. SNMP Management Information Base (MIB)
    • Egy adatbázis-struktúra, amely tartalmazza az SNMP által felügyelt változókat (variables).
    • Minden egyes változót egy egyedi Object ID (OID) azonosít.
    • Példa változók: interfész állapota, átviteli forgalom, CPU terheltség, hőmérséklet stb.

SNMP Object ID-k (OID-k)

Az SNMP Object ID-k (OID) egy globális hierarchikus faszerkezetben helyezkednek el.

Példa egy Object ID (OID) felépítésére

SNMP Verziók

Az évek során több SNMP verzió látott napvilágot. A három legfontosabb verzió:

  1. SNMPv1
    • Az SNMP eredeti, legelső verziója.
  2. SNMPv2c ^snmp-snmpv2c
    • Lehetővé teszi az NMS számára nagy mennyiségű információ lekérését egyetlen kérésben, így sokkal hatékonyabb (GetBulk üzenet).
    • A 'c' betű a community string-ekre utal, amelyek egyszerű szöveges jelszóként működnek.
  3. SNMPv3
    • Az SNMP biztonságos változata, amely támogatja a titkosítást (encryption) és a hitelesítést (authentication).

SNMP Üzenetek

SNMP Üzenettípusok Táblázata

ÜzenetosztályLeírásÜzenetek
ReadAz NMS által küldött üzenetek adatok olvasására a menedzselt eszközökről.Get
GetNext
GetBulk
WriteAz NMS által küldött üzenetek adatok módosítására a menedzselt eszközökön.Set
NotificationA menedzselt eszközök által küldött üzenetek az NMS riasztására adott eseményekről.Trap
Inform
ResponseKorábbi kérésre/üzenetre küldött válaszüzenetek.Response

1. SNMP Read (Olvasási) Üzenetek

  1. Get
    • A manager által az agent-nek küldött kérés egy vagy több változó (OID) értékének lekérésére.
    • Az agent egy Response üzenetben küldi vissza az egyes változók aktuális értékét.
  2. GetNext
    • A manager által küldött kérés a Management Information Base-ben (MIB) elérhető következő változók felderítésére.
  3. GetBulk ^snmp-messages-getbulk
    • A GetNext hatékonyabb, kötegelt változata (az SNMPv2-ben vezették be).

2. SNMP Write (Írási) Üzenetek

  1. Set
    • A manager által küldött kérés egy vagy több változó értékének módosítására a menedzselt eszközön.
    • Az agent egy Response üzenettel igazolja vissza az új értékek beállítását.

3. SNMP Notification (Értesítési) Üzenetek

  1. Trap
    • Az agent által az manager felé küldött aszinkron riasztás/értesítés.
    • A manager nem küld visszaigazoló (Response) üzenetet a Trap fogadásáról, így ezek az üzenetek 'nem megbízhatónak' minősülnek.
  2. Inform
    • Olyan értesítési üzenet, amelyre a manager köteles nyugtázó Response választ visszaküldeni (megbízható kézbesítés).

4. SNMP Response (Válasz) Üzenetek

  1. Response
    • Válaszként küldött üzenet a fent említett különféle kérésekre és megerősítést igénylő üzenetekre.

SNMP Konfiguráció Cisco IOS-en

  • snmp-server contact CONTACT-INFO
    • Beállítja az SNMP szerver kapcsolattartási (contact) adatait
  • snmp-server location LOCATION-INFO
    • Beállítja az SNMP szerver fizikai helyének (location) adatait
  • snmp-server community PASSWORD ro
    • Beállítja a community jelszót csak olvasható (read-only) lekérdezésekhez
  • snmp-server community PASSWORD rw
    • Beállítja a community jelszót írási-olvasási (read-write) műveletekhez
  • snmp-server host IP-ADDRESS version 2c COMMUNITY-STRING
    • Megadja az NMS IP címét, a verziót és a community stringet
  • snmp-server enable traps TRAP-TYPES
    • Engedélyezi a megadott trap (értesítés) típusokat
